3350

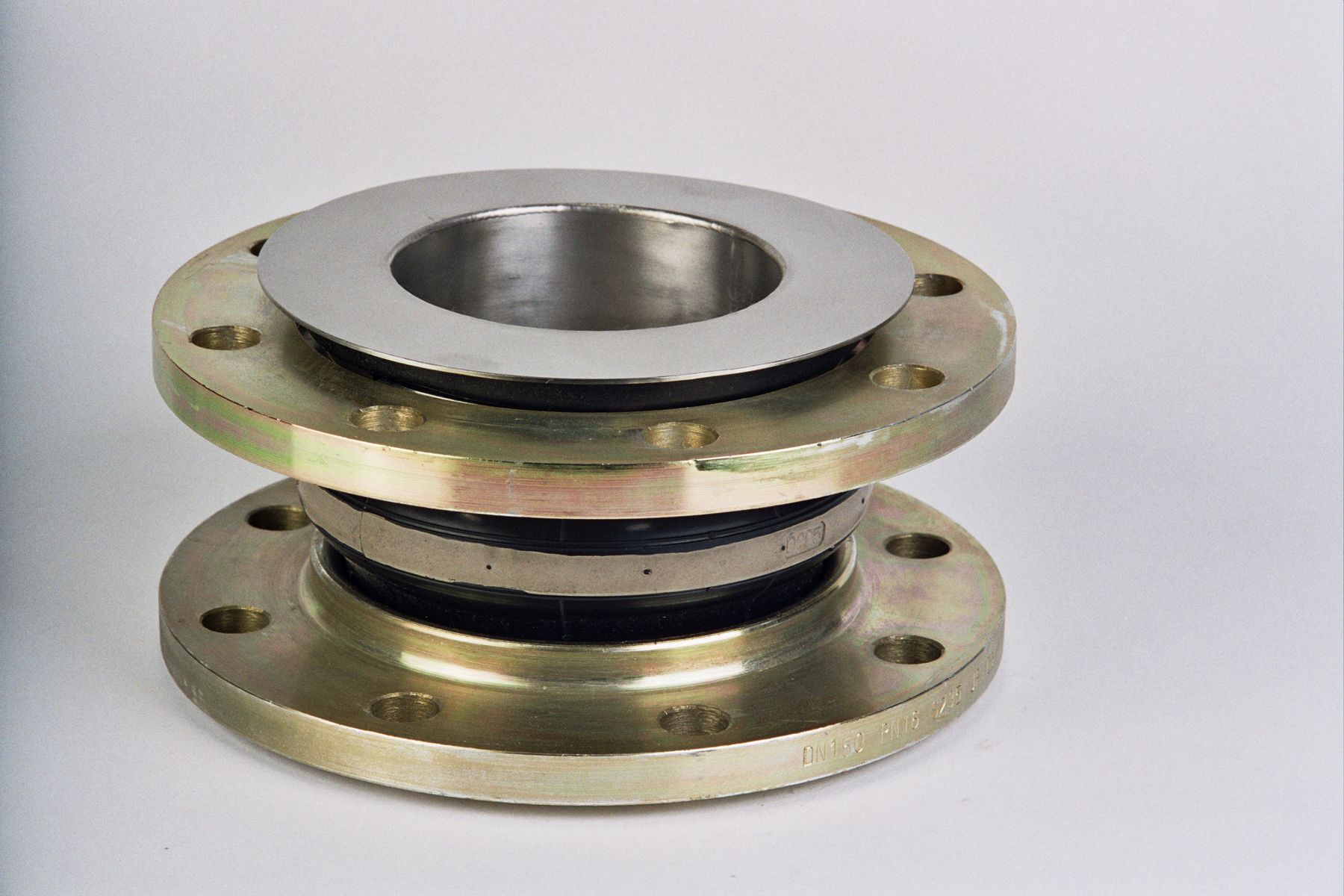

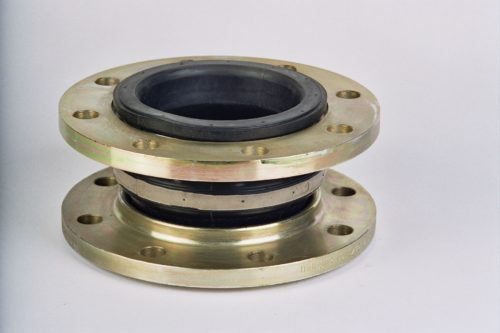

Flansch-Gummikompensator

Artikelnummer: 3350 Kategorie:

Beschreibung

DN Ø
(mm) 		PN Baulänge
total length 		Zul. Bewgungsaufnahme
max mobility 		Lateral angular Art.-Nr. Mit Schutz-/Leichtblech
with protection-/ guiding plate Art.-Nr.
Stauchung
compression 		Streckung
extension
50 16 130 mm 30 mm 20 mm 20 mm 35 mm 3350-010050 3360-010050
65 16 130 mm 30 mm 20 mm 20 mm 35 mm 3350-010065 3360-010065
80 16 130 mm 30 mm 20 mm 20 mm 35 mm 3350-010080 3360-010080
100 16 130 mm 30 mm 20 mm 20 mm 30 mm 3350-010100 3360-010100
125 16 130 mm 30 mm 20 mm 20 mm 30 mm 3350-010125 3360-010125
150 16 130 mm 30 mm 20 mm 20 mm 25 mm 3350-010150 3360-010150
200 10 130 mm 30 mm 20 mm 20 mm 25 mm 3350-010200 3360-010200
250 10 130 mm 30 mm 20 mm 20 mm 20 mm 3350-010250 3360-010250
300 10 130 mm 30 mm 20 mm 20 mm 20 mm 3350-010300 3360-010300
350 10 200 mm 30 mm 20 mm 20 mm 20 mm 3350-010350 3360-010350
400 10 200 mm 30 mm 20 mm 20 mm 20 mm 3350-010400 3360-010400
